- 主轴使用高精密斜角滚珠轴承并预压以达到低背隙量
- 可快速上下工件的5C筒夹以及拉杆
- 热处理，硬化处理研磨床身
- 双切刀座以同型鸠尾榫头固定在床台上且可锁在床台上任何位置。
- 预压滚珠轴承六角转塔
- 高/低转速拉杆(可瞬间切换高或低转速)

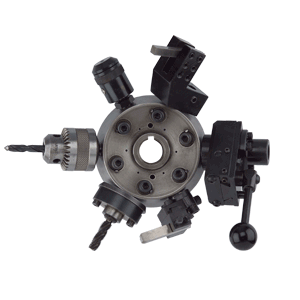

六角转塔
特殊应用

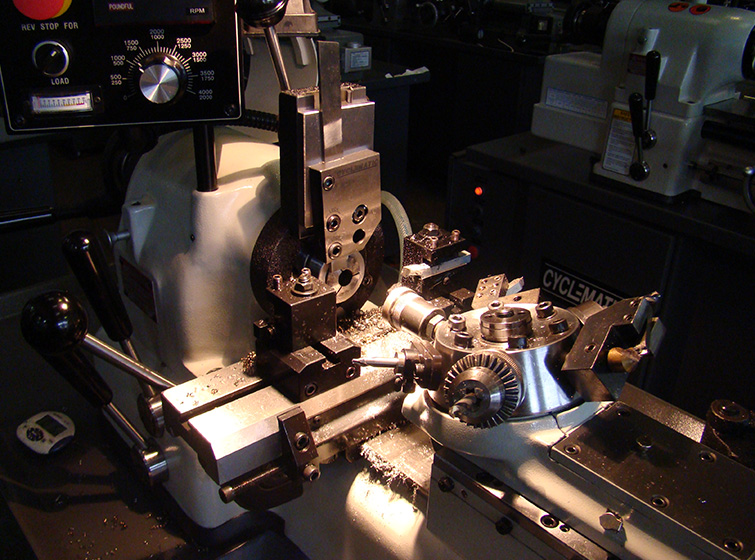

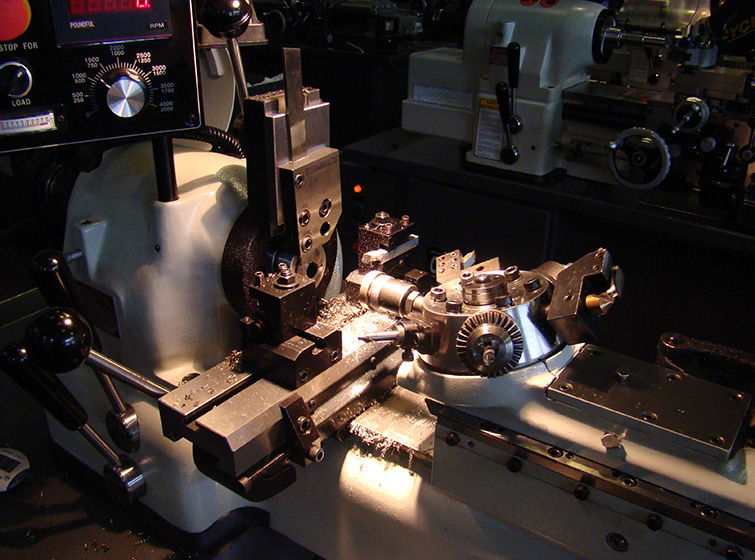

一位客户特殊需求将CTS-27EVS 和油压驱动做组合，CTS-27EVS 有双切刀座和六角转塔刀座可以做大量加工油压驱动控制六角转塔转动及刀具进给,方便操作及维修
以下主轴工具，刀座或其他选配零件将可装载在韵光高速高精度桌上型车床
| 机械型号 | CTS-27EVS | |
|---|---|---|
| 主轴性能 | 三爪四爪夹头 | 150 mm (6") |
| 胀开式弹簧套爪 | 76 mm (3") | |
| 圆形5C套筒夹头 | 27 mm (1-1/16") | |
| 六边形5C套筒夹头 | 22 mm (7/8") | |
| 正方形5C套筒夹头 | 19 mm (3/4") | |
| 阶梯弹簧夹头 | 27 ~ 152mm (1-1/16-6") | |
| 主轴鼻端直径 | Ø55.5 mm (Ø2.189") | |
| 主轴鼻端 I.D/O.D | 5C (10°) / 4° Taper | |
| 主轴转速(变频式) | 50-4000 R.P.M. | |
| 变频主轴马达 | 3 HP | |
| 主轴孔径 | 31.75mm (1-1/4") | |
| 棒料直径(5C套筒夹头) | Ø27 mm (Ø1-1/16") | |
| 床台上旋径 | 229 mm (9") | |
| 冷却泵 | 1/8HP, 220V, 3PH | |
| 主轴马达 | 3 HP, 220V, 3PH | |
| 净/毛重 | 1,122/1,342 lb. (510/610 kg.) | |
| 包装尺寸 | 1,910 x 850 x 1,860 mm (75" x 33" x 73") | |
| 所有尺寸本公司有权在没通知情况下任意更改 | ||
目录：
本手册功用
本厂型号CTS-27EVS机械为精密车床，本厂制做此类型机械已有20馀年的经验，此机械完全以人性化丶使用者需求与考量下去设计研发，而且此型机械容易使用及安全性高，尤其对机械品质及机械精度要求十分严谨。
本手册为韵光机械型号CTS-27EVS使用手册，CTS-27EVS为高度高精度精密车床，此手册用於基本机械定位丶使用及维修。
如有任何使用上或维修上的问题请与本厂联络，本厂将为您提供最完善的服务。

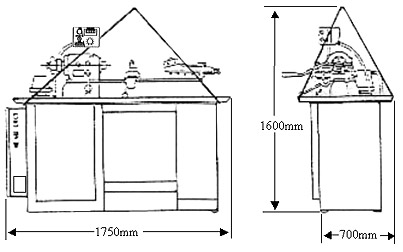

图 1 － 吊挂机器
本机械总重量为450kgs(990lbs)，如将使用固定式起重机(天车)将本机械吊起，可利用机台之平面板金(如图1)由於本机械重达450kgs，请确定吊具其负重总量是否高於1000kgs(2200lbs)，以免发生危险。
A.) 机械检查及清洁
在本机械到达拆箱後，请仔细检查本机械鉴於路途遥远，运送及装船过程难免发生碰撞，所以在拆箱後请仔细检查本机械是否有任何碰撞丶损伤之部位或者有任何零件遗失。
本厂机械在出厂前都会经过防锈处理，所以在拆箱後请将本机械仔细擦拭乾净，在擦拭乾净前请勿移动本机械，如六角转塔丶双切刀座.....等。建议使用去渍油擦拭本机台。
※注意：请勿使用空气压缩机清洁本机台以免减少本机械寿命。B.) 机械定位
机械定位以及水平调整对於一台机械的精度是非常重要的.在机械出机後本厂会附赠6个脚垫,将脚垫平均锁在底座6个孔位後,使用水平仪来去校正整台机械的水平.使用开口板手即可转动脚垫使机械调至水平状态。
C.) 电线及电源连结
请先检查本机械使用电压，将电器箱电源开关(图2-A)转至OFF位置，松开电器箱螺丝(图2-B)将电器箱门打开後，把电源线按照RST接上再将接地线接至另一端(图3-C) 。
请将主轴固定栓拉出(图4-E)，将主轴正反转旋钮转至正转FOR位置(图5-S)，再将主轴起动把手(图4-G)推至STAR位置，此时主轴转动时应该呈正转(当人站在尾座往主轴方向看时主轴往逆时钟方向转动为正转)，如果主轴并没有正转时，请将RST 3条电源线随便2条线位置交换，将可使主轴正转。
※注意：主轴运转时如果转向不对时,将会使的主轴转向装置损坏。
F.) 主轴启动控制
启动本机器及变更主轴速度步骤如下：① 将机械启动开关按下(图9-D) ② 将主轴正／逆转开关(图6-S)切至正转或逆转 ③ 将主轴启动开关扳至Start位置(图8-G) ④ 使用主轴速度旋钮(图6-F)去控制主轴速度，往顺时针方向转为增加主轴速度，往逆时针方向转则为减慢主轴速度。
I.) 主轴皮带调整
如果想要调整主轴皮带松紧度步骤如下：① 先将主轴速度调整至大约1000转後启动主轴，再去确认皮带是否激烈晃动或皮带太紧，而皮带松紧度大约保持在手指按压後距离1"。 ② 将马达盘固定螺帽(图11-N)松掉。 ③ 调整马达固定螺丝(图11-O)。住顺时钟为使皮带变紧，逆时钟为松。
J.) 5C筒夹拉杆取下方式
主轴旋转时，如果5C筒夹拉杆没有5C筒夹及工件将会损害5C筒夹拉杆使用寿命，所以当使用3爪／4爪夹头，3爪／4爪夹头背板及其它夹头时，需将5C筒夹拉杆拆下，而拆除5C筒夹拉杆步骤如下：
① 先将5C筒夹拉杆固定插梢(图12-L)取出。
② 再将5C筒夹接杆向後拉出，取出5C筒夹拉杆後请勿将筒夹松紧固定器(图14-N)取出或者松开5C筒夹固定螺帽(图13-S)，由於本厂出机前都已做好调整，如果松开5C筒夹固定螺帽将会倒至5C筒夹运转时发出异音或震动。
K.) 5C筒夹拉杆装上之方式
在装上5C筒夹拉杆前，请先将主轴头内孔及5C筒夹拉杆清理乾净，由於筒夹拉杆固定器(图15-N)有固定插梢所以装上5C筒夹拉杆前请先确定筒夹拉杆固定器(图16-T)是否在固定位置，装上5C筒夹拉杆後再将筒夹拉杆固定梢(图16-L)插上。
L.) 5C筒夹拉杆使用方式
- 首先在使用任何5C筒夹或阶梯式筒夹前请先将主轴内部及夹持工件清理乾净。
- 将主轴固定插梢(图17-E)插入，由於主轴普立盘有6个固定方位，所以请用手缓慢转动再将主轴固定插梢插入，以确定有正确固定住。
- 将筒夹松紧固定器之固定梢(图18-P)向後按至(图18-F)处。
- 将5C筒夹或阶梯式筒夹装入前方主轴孔内，由於5C筒夹或阶梯式筒夹都有洗一个沟槽，而主轴孔内有一个固定梢，所以插入前确定是否有对准位置，装入後将5C筒夹松紧器(图18-G)向正转方向旋转便会慢慢将5C筒夹或阶梯式筒夹锁入。
- 将工件放入筒夹内。
- 将5C筒夹松紧手把(图18-L)向左推後将5C筒夹松紧器(图18-G)往正转方向旋紧。
- 将5C筒夹松紧手把向右推，然後再将5C筒夹松紧器往正转方向旋紧几格，再将松紧手把向左推去确定工件是否夹紧，确定夹紧後再将筒夹松紧固定梢(图18-P)向下按入确定与筒夹拉杆固定器(图19-N)固定住。
M.) 六角转塔
六角转塔可进行加工孔内,外径,攻牙,钻孔…..等功能.六角转塔动作分为两个动作.将把手L(图20)往後拉至最底端,再向前拉即可使六角转塔头自动换至下一把刀.如果不换刀只是要钻洞或者是切削,L把手无须拉至最底只需要在活动范围内前後动作即可达到目的.六角转塔刀座孔为5/8"的尺寸.
六角转塔活动的行程依靠螺丝H(图21)来调整各个孔位的行走的行程. 如要调整行程,请先将螺丝S(图21)松开,在即可调整行程.
六角转塔可以固定在车床床身的每个位置.由於车床床身侧边有许多固定位置在锁紧前请先确认六角转塔有确实固定在应该固定的位置上以免影响精度.
首先将螺丝L(图22)松开, 再将六角转塔本体移动至车床床身固定格.再固定螺丝锁紧前请先前後移动六角转塔本体,确定六角转塔有在固定位置格内.
六角转塔进刀把手L(图22)可以设定前後移动行程并使用把手L来进刀.
N.) 双切刀座
双切刀座可以固定在车床床身的任何位置上. 如果要固定双切刀座,首先请将固定螺丝S(图23)松开,再将双切刀座移动至想要固定的位置最後再将固定螺丝锁紧.
将刀座放入T型槽内後将螺丝Ｅ(图24)锁紧即可固定刀座,如果要微调刀座方向及位置可将螺帽N(图24)松开即可微调.
刀座中心高度为3/8"高, 如果要调整中心高度请先将螺丝C(图23)松开,再调整螺丝A(图23)即可调整刀具中心高度.
进刀手把L(图24)可以调整到方便使用的位置,将螺帽M(图24)松开,由於把手是靠锥度锁紧,所以需使用塑胶槌将固定端敲出,敲出後即可调整手把位置,调整完毕後再将螺丝M锁紧.
双切刀座可以调整螺丝O(图24)来调整行程,先将固定螺丝P(图24)松开然後调整螺丝O(图24)即可调整行程.
※ 注意：双切刀座须保持清洁以及每3个月须固定做润滑动作.O.) 切削水开关
切削水开关(图25-G)在电器箱侧边，当切削水开关切至ON位置时切削水将会一直喷水，而切至AUTO时切削水将会跟随主轴起动或停止，主轴转时喷水，主轴停止时切削水也会关，而OFF时任何状况都将不会喷水。
| ITEM | Part no. |
|---|---|
| 1-2 | T-CT-02 |
| 1-2 | T-CT-03 |
| 1-2 | T-CT-04 |
| 1-2 | T-CT-05 |
| 1-2 | T-CT-06 |
| 1-2 | T-202-2B |
| 1-2 | T-202-3B |
| 1-2 | T-202-4B |
| 1-2 | T-202-5B |
| 1-2 | T-202-6B |
| 1-3 | T-DCT-02 |
| 1-3 | T-DCT-03 |
| 1-3 | T-DCT-04 |
| 1-3 | T-DCT-05 |
| 1-3 | T-DCT-06 |
| 1-3 | T-203-2B |
| 1-3 | T-203-3B |
| 1-3 | T-203-4B |
| 1-3 | T-203-5B |
| 1-3 | T-203-6B |
| 2-1 | T-SS-1 |
| 2-1 | T-ES-1 |
| 2-1 | T-LS-1 |
| 2-2 | T-UCS-25 |
| 3-1 | T-CT-01 |
| 3-2 | T-304A |
| 3-2 | T-304B |
| ITEM | Part no. |
|---|---|
| 3-3 | T-FP-3B |
| 3-3 | T-FP-5B |
| 3-3 | T-FP-8B |
| 3-4 | T-FP-07B |
| 4-1 | T-317 |
| 4-1-1 | CHUCK |
| 4-1-1 | CHUCK |
| 4-1-1 | CHUCK |
| 4-1-1 | CHUCK |
| 4-2 | T-AP-07 |
| 5-2 | T-315 |
| 5-2-1 | KM-6 |
| 5-3 | S-5C |
| 5-7 | T-3SJ |
| 7-5 | TDC-6.5 |
| 7-5 | TDC-10EL |
| 7-5 | TDC-13EL |
| 7-5 | TDC-16H |
| 8-1 | TH-42 |
| 8-1 | TH-43 |
| 8-2 | TH-44 |
| 8-2 | TH-45 |
| 8-3 | T-QC-12 |
| 8-4 | TH-48 |
| 8-4 | TH-49 |
| 8-4 | TH-50 |
| 8-4 | TH-51 |
| ITEM | Part no. |
|---|---|
| 9-1 | T-AH-10 |
| 9-2 | T-RT-16C |
| 9-3 | T-RT-16 |
| 9-4 | T-KT-16 |
| 10-2 | T-FMH-06 |
| 10-2 | T-RMH-06 |
| 11-1 | T-CFT-16 |
| 11-2 | T-RT-08 |
| 11-3 | T-RRD-05 |
| 12-3 | T-KH-48 |
| 13-1 | T-HE-16 |
| 13-2 | T-RS-201 |
| 13-3 | T-ST-10 |
| 15-1 | TR-301 |
| 16-5 | L-40T |
| 17-2 | T-RT-208 |
| 20-2 | CHR-68-12 |
| 20-3 | CTS-27-07 |
| 21-1 | CTS-27-08 |
| 21-2 | CTS-27-10 |
| 21-3 | CTS-27-11 |
| 21-4 | CTS-27-09 |
| 22-1 | T-CS-10 |
| 22-5 | HQ32122-5 |
| 1-27MM | |
六角转塔
特殊应用
一位客户特殊需求将CTS-27EVS 和油压驱动做组合，CTS-27EVS 有双切刀座和六角转塔刀座可以做大量加工油压驱动控制六角转塔转动及刀具进给,方便操作及维修
以下主轴工具，刀座或其他选配零件将可装载在韵光高速高精度桌上型车床
