- 簡潔
- 板金底座
- 高精度主軸
- 硬化處理及研磨
- 精密硬化處理床身
- 快速設定
- 簡單操作
- 快速鬆緊筒夾
- 大容量鐵削盤
- 腳擺放位置舒適
以下主軸工具，刀座或其他選配零件將可裝載在韻光高速高精度桌上型車床
| 機械型號 | CP-27EVS | |
|---|---|---|
| Spindle Capacity | 三爪四爪夾頭 | 127 mm (5") |
| 脹開式彈簧套爪 | 76 mm (3" ) | |
| 圓形5C套筒夾頭 | 27 mm (1-1/16") | |
| 六邊形5C套筒夾頭 | 22 mm (7/8") | |
| 正方形5C套筒夾頭 | 19 mm (3/4" ) | |
| 階梯彈簧夾頭 | 27 ~ 152mm(1-1/16-6") | |
| 主軸鼻端直徑 | Ø55.5 mm (Ø2.189") | |
| 主軸鼻端 I.D/O.D | 5C (10°) / 4° Tapern | |
| 主軸轉速(變頻式) | 50-4000 R.P.M. | |
| 變頻主軸馬達 | 1 HP | |
| 主軸孔徑 | 31.75mm (1-1/4") | |
| 棒料直徑(5C套筒夾頭) | Ø27 mm (Ø1-1/16") | |
| 床台上旋徑 | 229 mm (9.016") | |
| 複式刀座滑動行程 | Optional X :114 mm / Z :140 mmm | |
| 冷卻泵 | Optional | |
| 主軸馬達 | 3 HP, 220V, 3PH (標準配備) | |
| 淨/毛重 | 660/820 lb. (300 / 370 kg.) | |
| 包裝尺寸 | 1,030 × 970 × 1,670 mm (74" × 34" × 73") | |
| 所有尺寸本公司有權在沒通知情況下任意更改 | ||

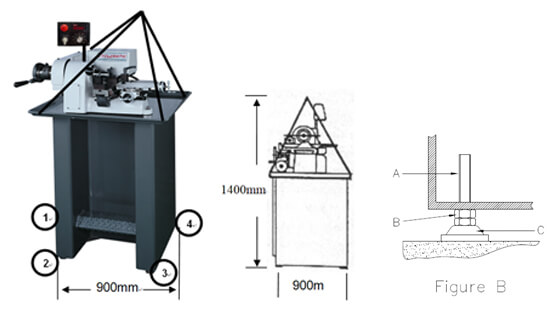

如何搬運機器
圖 1 – 搬運機器
請用固定式起重機(天車)將本機械吊起，可利用機台之平面板金(如圖1) 。搬運時請注意機器的平衡。在機器和繩索間放置軟布以避免機器刮傷。本機械重達300kgs，請確定吊具其負重總量是否高於500kgs，以免發生危險。
A) 電源連接
CP-27EVS小精靈變頻車床為完整配線和組裝的精密車床。使用前請先檢查本機台的電壓，將電器箱電源開關轉至OFF的位置(圖2-A)，鬆開螺絲B後打開電器箱門並將電源線按RST接上，再將接地線接至另一端(如圖3-C)
開啟電源後，按下START(啟動)鈕(圖4-D)，將主軸正/逆轉開關轉(圖6-F)至FOR(正轉) 的位置，主軸應為逆時針轉動。如果主軸沒有向正確的方向轉動，請先將電源關閉。依照上述方式打開電器箱，切斷電源線後將任何兩條RST線交換直到主軸轉向正確為止。確認電器箱關緊並將電器箱電源開關轉至ON的位置。
※注意：主軸轉動方向不正確可能會導致主軸速度切換裝置的損壞。
C) 設定主軸速度
按下START(啟動)鈕 (圖5-D)，鬆開緊急開關鈕 (圖6-E) 並視需要將主軸正/逆轉開關轉(圖6-F)至FOR(正轉)或REV(逆轉)的位置。將速度調節鈕(圖6-G)向右轉提高速度或向左轉以減速。
F) 十字滑座
十字滑座可以簡易的直接安裝到CYCLEMATIC車床上，可做精密外型車削、內孔車削、搪孔和鑽孔(須搭配相關刀座和刀具)。十字滑座內的進給螺桿經過熱處理且螺桿座上安裝預壓軸承。螺桿直徑為2"。刻度環為0.02mm一單位。
※X軸行程：114mm(4-1/2”)
※Z軸行程：140mm(5-1/2”)
G) 雙切刀座
雙切刀座可以被固定在床台的任何位置。欲重新安製刀座位置，首先鬆開螺絲S(圖10-S)，然後將雙切刀座移到欲安置的位置上後再將螺絲S鎖回原位。
※注意：確定雙切刀座被固定在床台的刻度上(如圖10-B)。
欲移動刀架本體，請先鬆開偏心鎖軸E(圖11-E)。沿著T型溝槽移動刀架本體到想要的位置後將偏心鎖軸E鎖回原位。欲移動本體上工具塊的位置，請先鬆開螺帽N(圖11-N)，將標準9.52mm(3/8")四方刀頭調整到主軸中線，鬆開鎖緊螺絲C(圖10-C)，並轉動調整螺絲A(圖10-A)來調高或降低刀具高度。
控制進給拉桿(圖11-L)可依需要調整到方便操作的位置上；鬆開螺帽M(圖11-M)並用塑膠槌子輕敲同一端的軸以鬆開斜度錐物，調整拉桿到想要的位置後按先前的步驟倒裝回去原位。
雙切刀座是以調整停止螺絲O(圖11-O)來限制行程的。如欲控制行程，鬆開鎖緊螺絲P(圖11-P)並將螺絲O轉到想要停止的位置，再將螺絲P鎖回原位。
將螺絲E和Q(圖11)移除，將上層滑座向操作者的方向移動。鬆開螺帽M並用塑膠槌子輕敲同一端的軸斜度錐物，將上層滑座拆離底座以清潔上下滑座。用Vactra Oil No. 2潤滑鳩尾滑座。欲潤滑控制桿軸承，移除螺帽和墊片，用塑膠槌子輕敲同一端的軸以鬆開斜度錐物，移除軸和軸承以便潤滑。
※注意：雙切刀座應每三個月清潔和潤滑一次。
| ITEM | Part no. |
|---|---|
| 1-2 | T-CT-02 |
| 1-2 | T-CT-03 |
| 1-2 | T-CT-04 |
| 1-2 | T-CT-05 |
| 1-2 | T-CT-06 |
| 1-2 | T-202-2B |
| 1-2 | T-202-3B |
| 1-2 | T-202-4B |
| 1-2 | T-202-5B |
| 1-2 | T-202-6B |
| 1-3 | T-DCT-02 |
| 1-3 | T-DCT-03 |
| 1-3 | T-DCT-04 |
| 1-3 | T-DCT-05 |
| 1-3 | T-DCT-06 |
| 1-3 | T-203-2B |
| 1-3 | T-203-3B |
| 1-3 | T-203-4B |
| 1-3 | T-203-5B |
| 1-3 | T-203-6B |
| 2-1 | T-SS-1 |
以下主軸工具，刀座或其他選配零件將可裝載在韻光高速高精度桌上型車床
